自广电发布4K自超高清技术规划和标准以来，许多制造商一直朝着4K领域迈进。12G-SDI今天和应用给人们带来了新的视觉体验。今天，我将使用佳能XF605摄像机和视晶无线4K超高清图传极光及ATOMOS SHOGUN7记录监视器，体验4K UHD超高清传输全过程。

南皇电子专注于整合中国优质电子TE代理商国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制TE连接器供应商，轻松满足您的需求TE连接器采购需求.

UHD设备准备

首先，从相机开始，实现4K流媒体直播需要摄像机支持4K视频信号输出符合中央广播电视重台4K超高清电视节目制播技术规范(暂行)的参数要求也要满足HDR视频直播的需求。

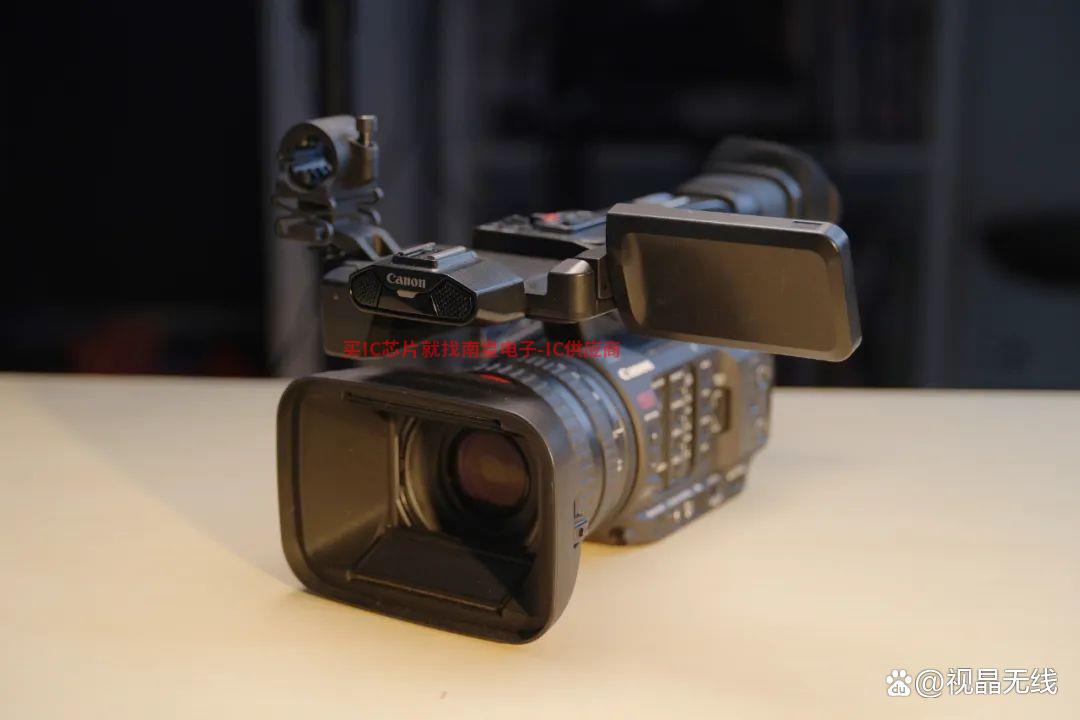

佳能XF605摄像机是机身紧凑、重量轻、机动性高的新一代4K专业摄像机与佳能专业摄像机旗舰机型相结合XF705和佳能电影摄影机Cinema EOS C70的优势可广泛应用于新闻报道、体育节目制作、现场直播等场合，也可用于高机动性纪录片和采访。

佳能XF605支持HLG/PQ两种HDR格式。HLG曲线符合ITU-R BT.2100最新的HDR推荐操作规范，可拍摄和拍摄SDR高度兼容的图像。HLG颜色可以设置为Vivid（相当于ITU-R BT.传统颜色在2390标准中)或BT.2100（相当于BT.2390标准中的自然颜色)。

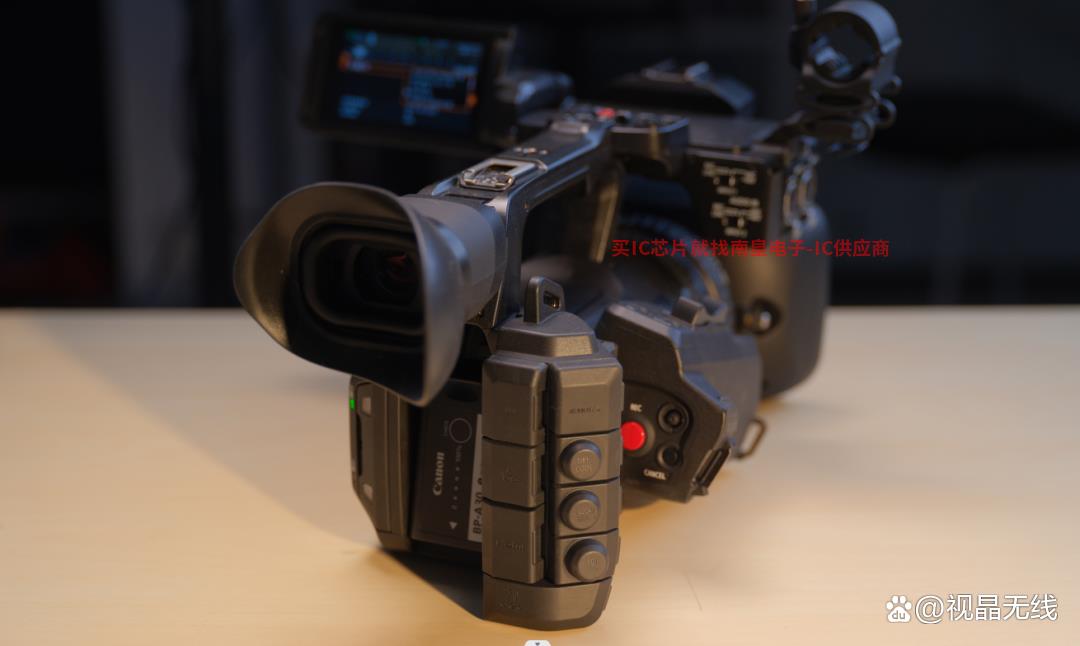

与此同时，XF605摄像机支持4K 60P/50P 4:2:2 10bit高画质，提供一系列连接选项，可应用于各种拍摄环境。它支持12G-SDI和HDMI接口，可同步Genlock/Sync以及时间码、内置无线网络和以太网线接口，可以满足各种网络传输模式。现在我们已经支持4了K 59.94P HLG/PQ 如何实现标准摄像头4？K将信号无线传输到导播台或外部记录设备？

就像作者买的ATOMOS SHOGUN如果使用7幕府将军监视器，HDMI线或者SDI连接线也可以传输视频信号。然而，在大型会议直播和运动会等场合，视频信号不适合通过有线连接传输。HDMI在线传输距离有限的情况下，需要使用无线图传输来实现视频信号的实时传输。

满足广电级4K视晶无线超高清图传极光分辨率最高支持4096x2160 60Hz、3840x2160 60Hz。发射端支持12G-SDI输入&环出支持双路12G-SDI市场上大场上大部分高清4兼容K专业摄像头。广电级4:2:2 10bit采样率，满足专业广播电视指标要求，超高清画质，还原真实色彩。

在大型活动拍摄中，由于场地面积大，环境复杂，传统图片传输距离有限，无法满足拍摄需求，极光采用4X4 MIMO 波束赋形技术，传输距离可达500米，更能实现高码流视频的实时传输。

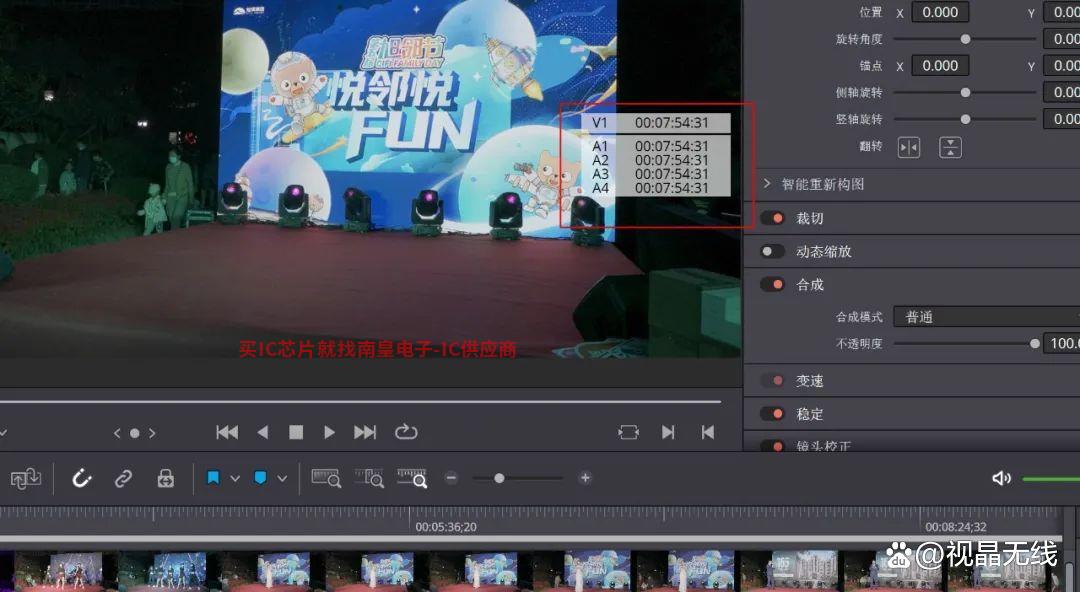

极光在设计上更加人性化。图传使用方便，无需复杂设置。闪屏、花屏甚至网络在图像传输的使用过程中断开，主要是由于环境中无线信号的干扰。极光扫频功能帮助您快速找到无干扰频点，视频传输更加稳定。时间码传输功能还可以同步相机的时间码和接收设备，方便回放视频时添加标记，提高后期编辑的工作效率。

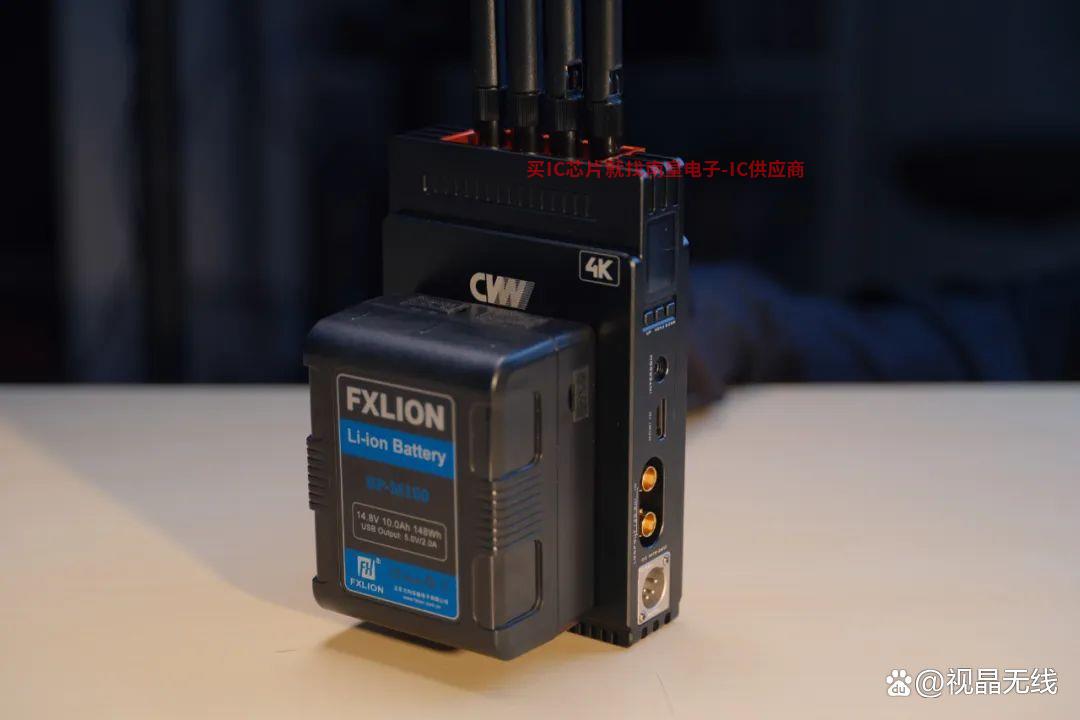

极光除了图传功能外，还支持极光Tally与全双工语音对讲功能，使导播和摄像头通信无障碍，大大提高了工作效率。在电源方面，V口电池或电源适配器可用于发射机和接收器一样的电源。发射机采用三明治结构设计，安装方便。

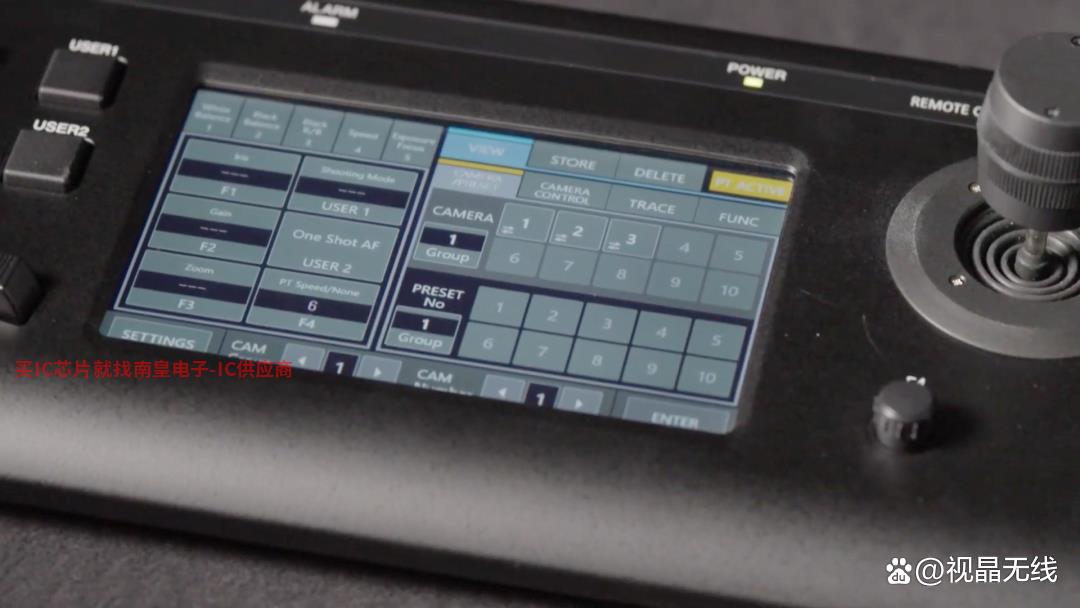

通过RS232/422接口也可以控制云台摄像头。佳能采用接收端连接XF605摄像机与发射端相连RC-IP100遥控器可实现远程对佳能XF控制605摄像头。

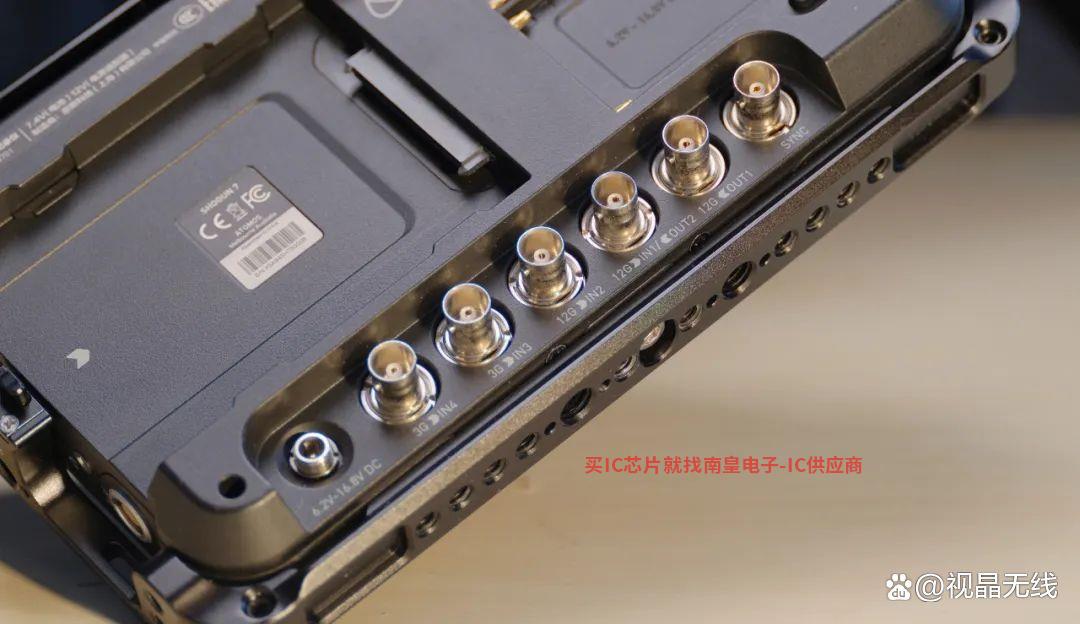

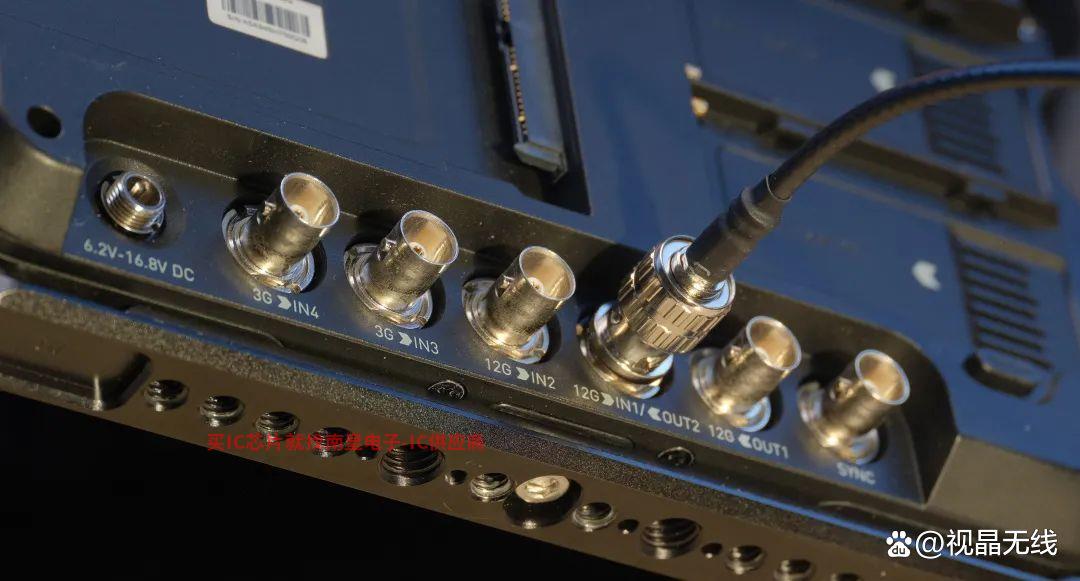

从图片可以看出，ATOMOS SHOGUN7 机身底部的七个接口显示SHOGUN7专业性，从左到右依次是DC电源接口，其中两个3G SDI输入接口，两个12G SDI输入接口(包括一路12G SDI可输入或输出复合接口。

设备的连接与应用

在介绍了上述三种设备后，下面开始连接操作。

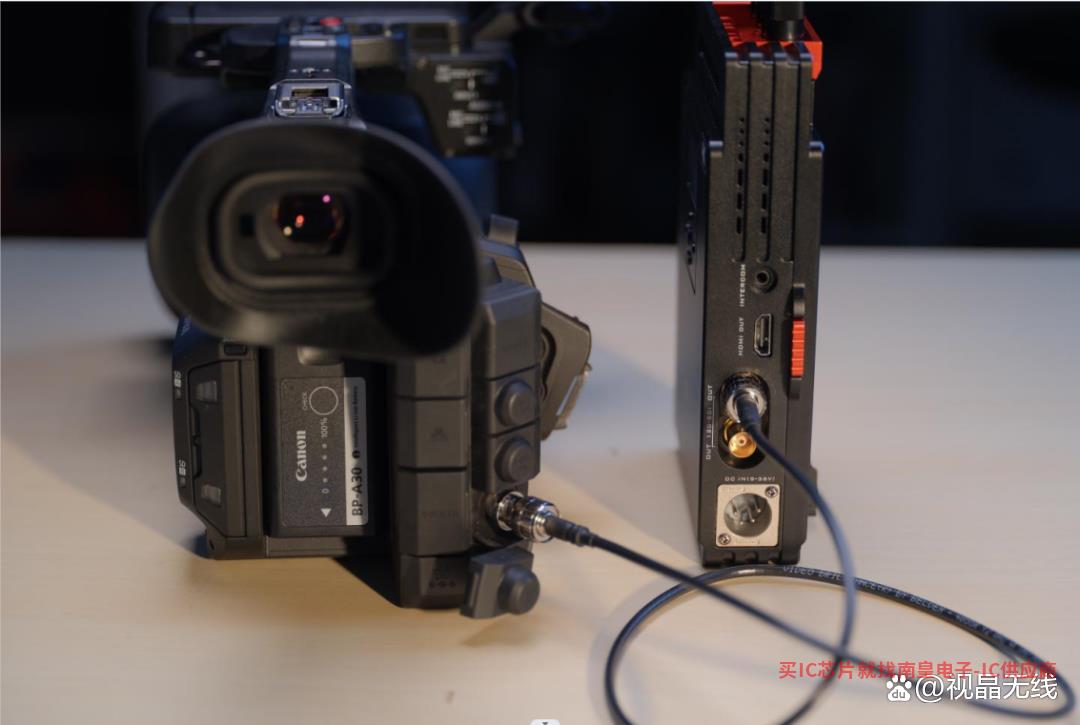

将佳能XF605与极光发射端连接，使用12G-SDI接口，4K超高清传极光非常贴心地提供了两个12G-SDI连接线。

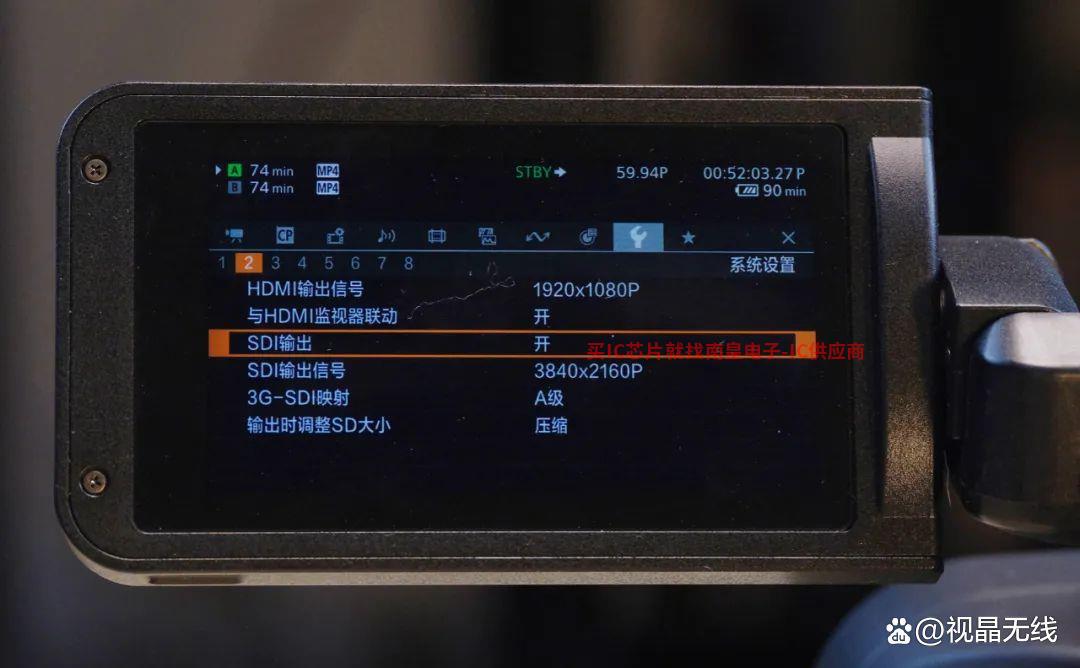

连接端口接线后，进入XF605摄像机设置界面选择系统设置-2【SDI输出设置为开，【SDI3840设置输出信号X2160P】【3G-SDI映射】【A完成相机SDI输出设置。

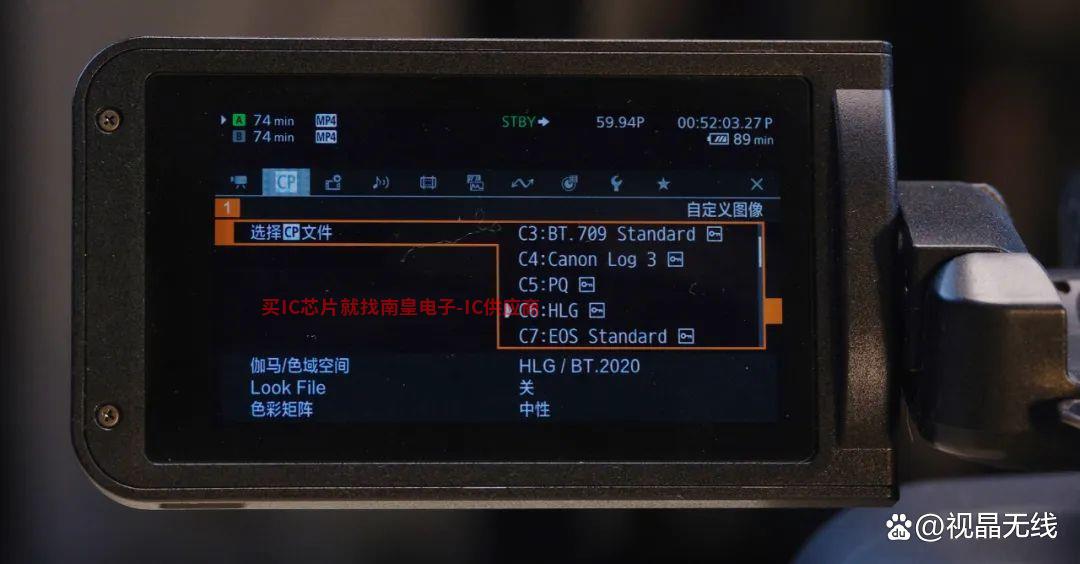

然后进入XF设置605摄像自定义图像设置，选择CP设置为文件【C5：PQ】或者【C6：HLG】的HDR色彩空间BT.2020年，完成相机HDR设置。

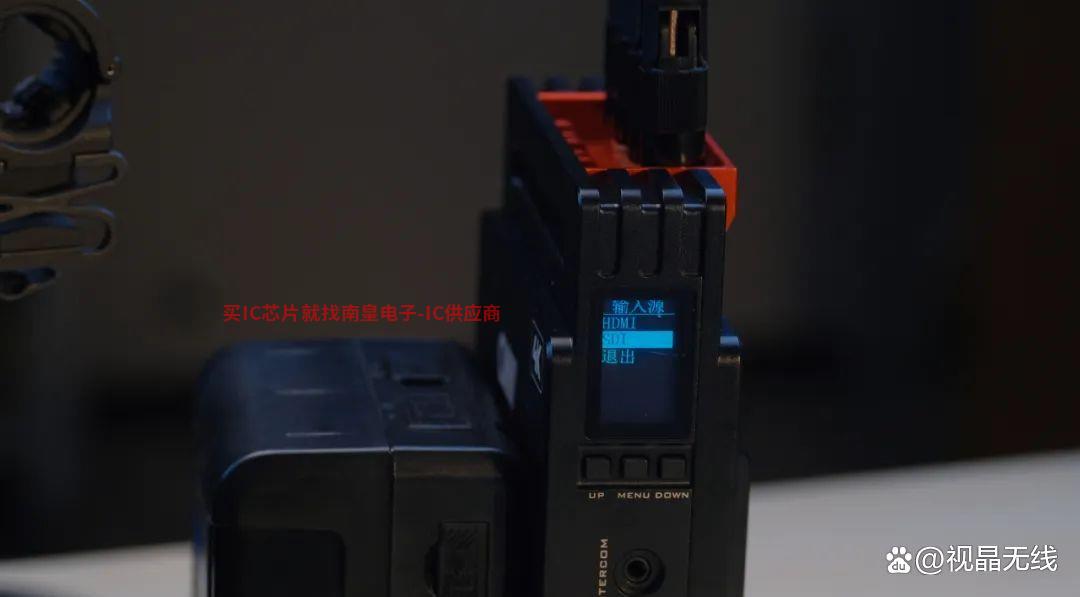

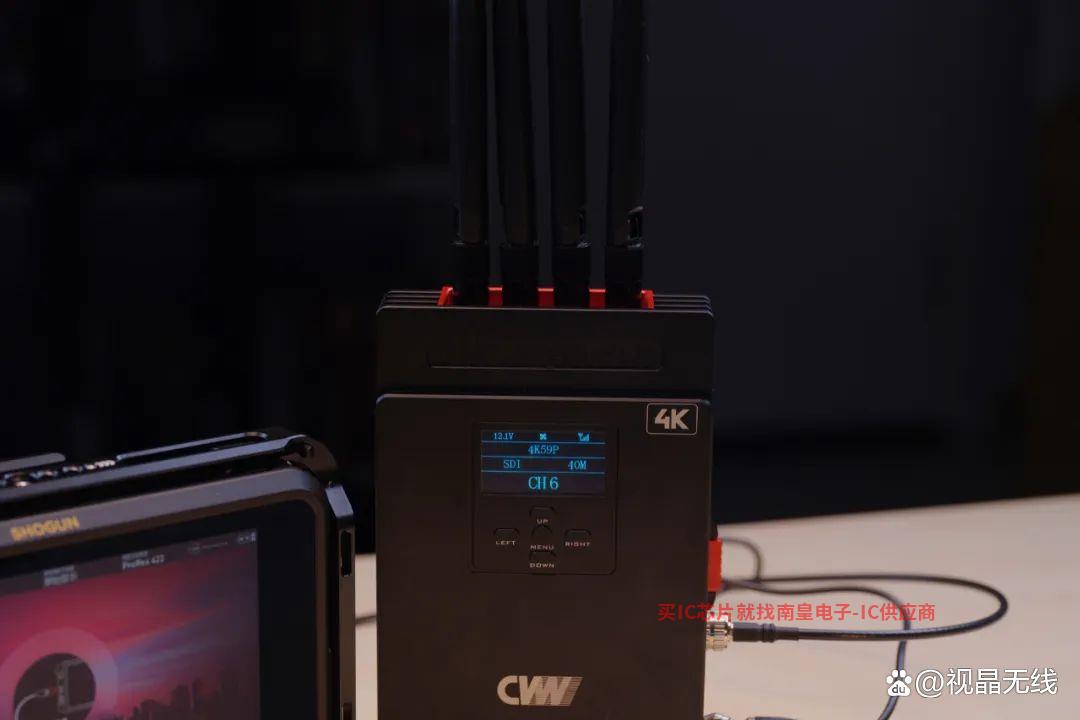

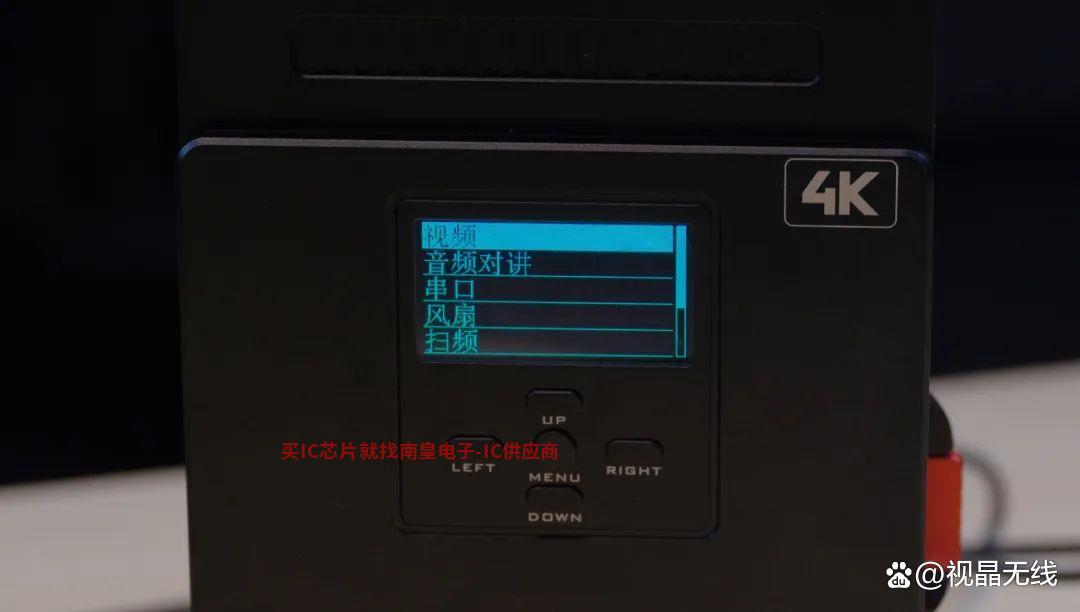

打开极光后，发现屏幕上没有显示视频信号输入。因为它使用12G-SDI接口输入的视频信号需要按住图传输【MENU】按钮，输入视频设置，选择输入接口【SDI】，等一会儿就能看到44K 59.94显示。设置发射端。

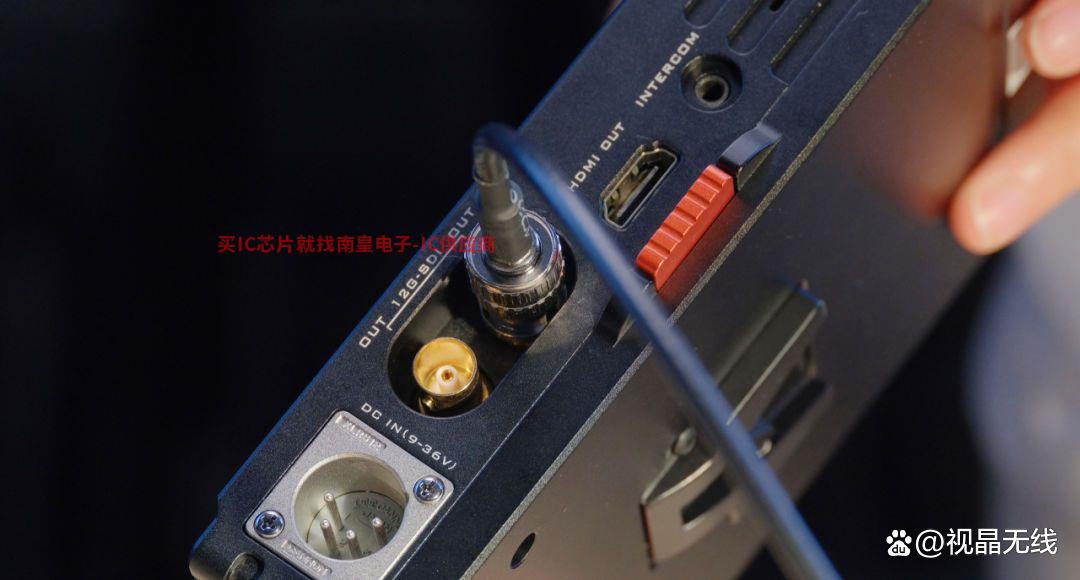

接下来是连接和设置接收端，极光接收端使用12G-SDI输出接口，连接到ATOMOS SHOGUN7监视器后部12G-SDI IN 1/12G-SDI IN 接口完成图传与监视器的连接。

4K接收端12G-SDI接口连接

连接后，按住极光接收端【MENU】3秒，SDI接口设置为输出接口。

ATOMOS SHOGUN7监视器设置，选择12G-SDI输入接口。

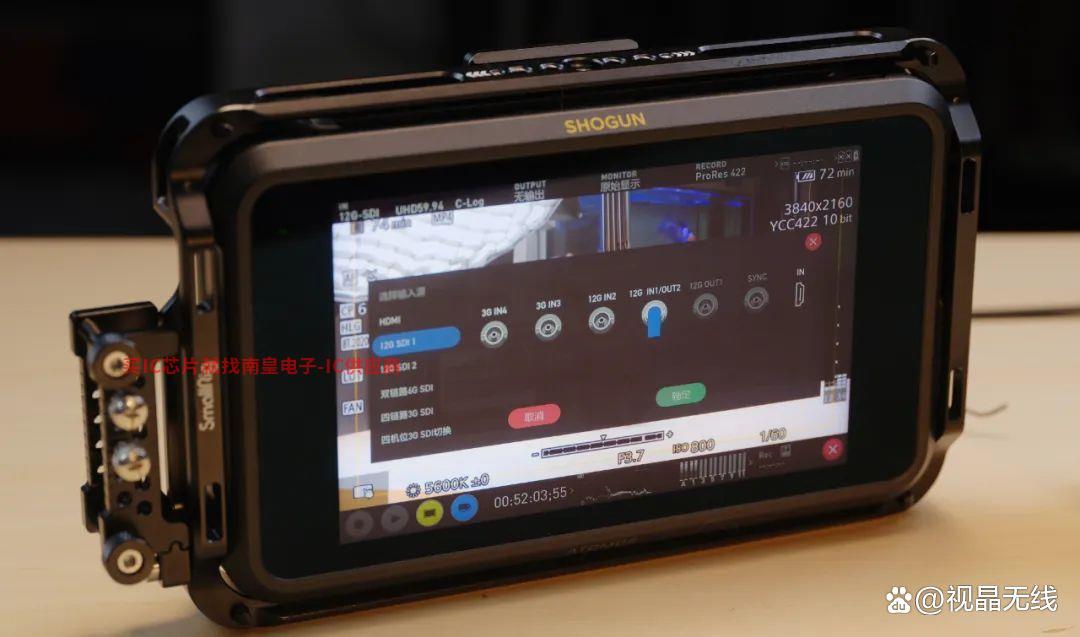

然后在ATOMOS SHOGUN选择127设置菜单G-SDI在监视器上输入无线图传输的图片。

结语

使用一个月后，我将总结极光的使用感觉。当你拿到设备打开盒子时，第一眼感觉很整洁。打开安全箱，您可以看到发射端和接收端以及详细的说明。

在安全箱的第二层可以看到一个USB OTG转换头，使用方便USBC接口U盘或标准U盘USB 3.0接口U盘，盒子里精心准备了两个12个G-SDI线和两个V口电池的电源转换线，以及一个电源适配器和十个天线，实际使用8个天线就足够了，多给两个可以作为备用。

我们更关心延迟问题，测试结果在不同的环境中是不同的，所以我们仍然可以体验到更好的评价。在各种环境中使用感觉很好，总体上是4K超高清传极光图传的设计简单明了，同时还可以连接任何设备，是一款非常推荐的产品。
