目前，电子设备与人们的工作和生活日益密切相关，电子设备离不开可靠的电源。开关电源是开关稳压电源的缩写，一般指输入交流电压，输出直流电压AC(交流电)-DC(直流)交换器。开关电源内的电源开关管处于高频开关状态，能耗低，电源效率可达75%~90%，是普通线性稳压电源的两倍。类似的概念很容易混淆，比如开关电源和线性电源。从概念上讲，似乎有一些共同点，但实际上却不一样。本文将介绍开关电源和线性电源的区别。

南皇电子专注于整合中国优质电子TE代理商国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制TE连接器供应商，轻松满足您的需求TE连接器采购需求.

首先，让我们了解什么是线性电源，什么是开关电源；从字面上看，线性稳压器制成的电源系统是线性电源，开关稳压器制成的电源是开关电源。接下来，我们将介绍线性稳压器和开关稳压器。

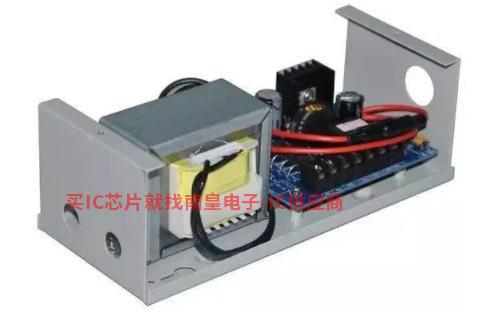

线性稳压器

我们常说的线性稳压器LDO，其传输设备在线工作区域，直率地说，是电阻分压，只能用于降压变换，输出电流几乎等于输入电流，当输入输出压差较大时，系统转换效率较低。

优点：输出电压纯，纹波小，噪音低，使用方便。

缺点：只能实现降压输出，输入输出压差大，转换效率低。

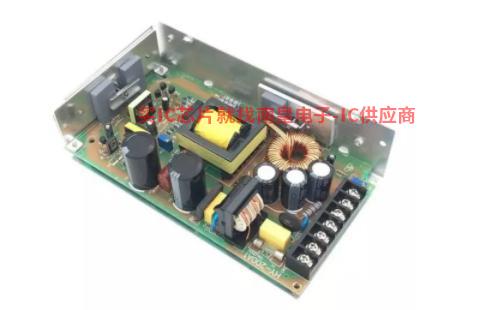

开关稳压器

开关稳压器，利用电源管连续开关，配合储能元件（电感、电容器）实现能量传输和变换，实现电压变换。根据系统电路中设备的不同连接方式，可实现直流升压、降压、负压、升压等变化。理想情况下，电感和电容器不会有能量损失，因此系统转换效率相对较高。

优点：效率高、体积小、功率密度大，可实现多种电源转换。

缺点：由于电源管开关和储能设备的电磁变化，输出电压纹波和噪声相对较大，同时产生电磁骚扰，系统成本相对较高。

开关电源和线性电源的区别

简单来说，线性电源的压力调节可以看作是电阻调节值，相当于通过调节滑动变阻器来改变电压，而开关电源通过调节开关频率来改变电压。同时，与线性电源相比，开关电源的成本随着输出功率的增加而增加，但增长率不同。

(1)线性电源率点上，线性电源的成本高于开关电源。

因此，随着电力电子技术的发展和创新，开关电源技术不断突破和创新。相反，开关电源技术移动到低输出电源端，为开关电源提供了广阔的发展空间。

（2）电力电子设备与人们的工作和生活日益密切相关，电子设备不能与可靠的电源分离。20世纪80年代后，计算机完全实现了开关电源，20世纪90年代开关电源已进入各种电子和电气领域。

（3）事实上，从开关电源的原理图可以看出，由于调整管上的耗散功率大大降低，不使用重型工频变压器，节省了较大的散热器。这使得开关电源体积小，重量轻。但开关电源最大的优点是功耗小，效率高。在开关电源电路中，在激励信号的激励下，晶体管不断重复开关状态，转换速度非常快，频率为50HZ只有，电源效率大大提高。

（4）开关电源的稳压范围较宽。通过调频或调宽来调整开关电源的输出电压，可以补偿输入信号电压的变化。这样，当工频电网电压变化较大时，仍能保证输出电压稳定。

(5)目前开关电源的工作频率基本为50kHz，它是线性稳压电源的1000倍，几乎提高了整流后的滤波效率1000倍；即使在半波整流后添加电容滤波，效率也提高了500倍。在相同的纹波输出电压下，当使用开关电源时，滤波电容的容量仅为线性稳压电源中滤波电容的1/500~1/1000。
